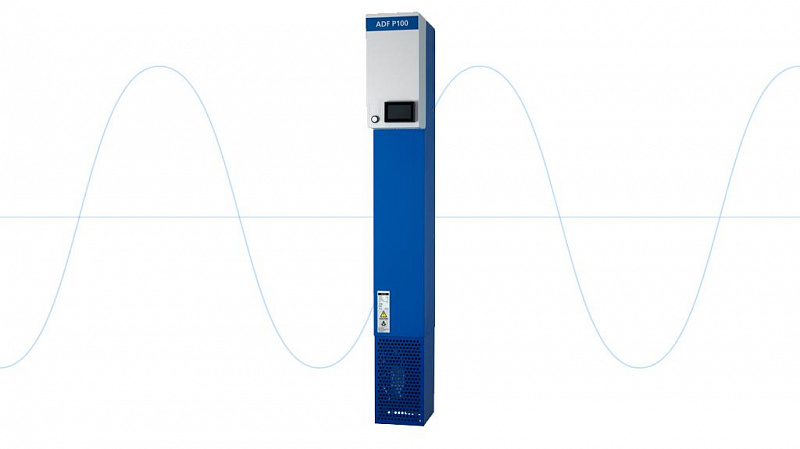

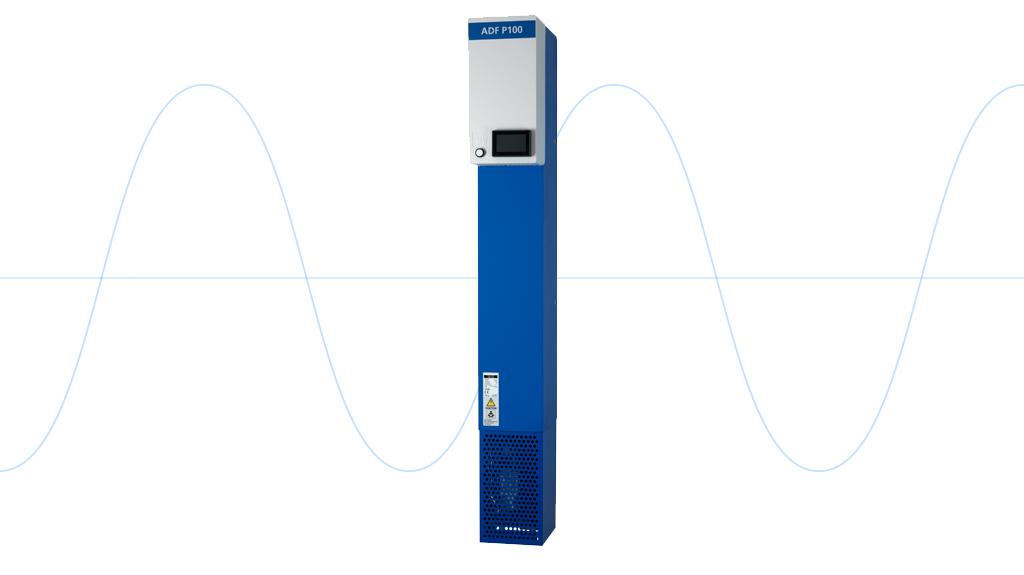

Активный фильтр ADF P100 эффективен и прост в использовании. Настенный формат обеспечивает более экономичную упаковку и позволяет использовать технологию ADF в приложениях, к которым ADF P300 не может получить доступ.
ADF P100 имеет номинальный ток компенсации от 70 до 130 A RMS (трехпроводный, 480 В), 100 A RMS (четырехпроводный, 415 В) и 90 A RMS (трехпроводный, 690 В). Он доступен в диапазонах напряжений от 208 до 690 В (номинальное среднеквадратичное значение), четырехпроводное до 415 В. Высокий и узкий дизайн позволяет использовать ADF P100 в приложениях, где пространство ограничено.
ADF P100 может быть введен в эксплуатацию с помощью веб-интерфейса пользователя (WUI), который называется ADF Dashboard. Для выполнения ввода в эксплуатацию на ноутбуке не требуется устанавливать специальное программное обеспечение, все, что требуется, — это ноутбук с портом Ethernet, кабелем Ethernet и новейшим веб-браузером.
Новый опциональный HMI-3 предоставляет графический интерфейс для ввода в эксплуатацию, эксплуатации и управления системами. Стандартное оборудование — это индикаторная кнопка, которая может запускать и останавливать систему. HMI-3 — это новый, дополнительный графический интерфейс HMI с цветным сенсорным дисплеем.
В дополнение к WUI вы можете взаимодействовать со стандартным оборудованием, используя Modbus TCP (требуется лицензионный ключ). Вы можете запускать / останавливать систему, считывать данные о качестве электроэнергии и изменять параметры управления и настройки через полевую шину. Гибкая функциональность позволяет интегрироваться в управляющий режим, такой как системы PLC или SCADA. Сверху система может изменять параметры управления или изменять наборы компенсации на лету. Это полезно, например, в морских и генераторных установках.
Другие интерфейсы полевой шины (такие как Profibus, Profinet) доступны по запросу.
Особенности применения- Динамическая компенсация VAR
- Устранение гармоник
- Балансировка нагрузки
- Полностью настраиваемая компенсация гармоник
- Несколько ADF P100 могут быть объединены для более высокой мощности
- Нечувствителен к условиям сети
- Режим ожидания при низкой нагрузке
- Не перегружается
- Низкое время отклика
- Панель управления ADF WUI (веб-интерфейс пользователя)
- Стандартная система форматирования корпуса, в соответствии с IP20, EN50298, EN60529, EN50102
- Высокая емкость короткого замыкания
- Простая установка
- Модульная и масштабируемая конструкция
ADF P100 совместим со всеми трехфазными системами низкого напряжения. Он автоматически устраняет гармоники и реактивные смещения в широком диапазоне применений.
Кроме того, ADF P100 может быть адаптирован к необычным приложениям, требующим специальной оптимизации. Некоторые типичные приложения включают в себя:
- Центры обработки данных
- Системы приводов
- Насосы
- Офисы и коммерческие здания
-
Судовые системы электроснабжения
- Морские нефтяные буровые платформы
- Медицинское оборудование
- Промышленные грузы
- Системы бесперебойного питания
- Вентиляторы
|
МОДЕЛЬ |
ADF P100-50/480 |
ADF P100-75/480 |
ADF P100-90/480 |
ADF P100-120/480 |
ADF P100-150/480 |
ADF P100N-100/415 |
|
ПРЕДЕЛЬНО ДОПУСТИМЫЙ КОМПЕНСАЦИОННЫЙ ТОК ПРИ 50/60 ГЦ |
50 ARMS |
75 ARMS |
90 ARMS |
120 ARMS |
150 ARMS |
100 ARMS |
|
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
208 – 480 В |
208 – 415 В |
||||
|
КОЛИЧЕСТВО ФАЗ |
3 фазы, 3 провода |
3 фазы, 4 линии |
||||
|
КОМПЕНСИРОВАННЫЙ ТОК ГАРМОНИК |
Компенсация отдельных гармоник до 49-го порядка |
|||||
|
РАССЕИВАЕМАЯ МОЩНОСТЬ |
< 1600 Вт |
< 2535 Вт |
< 3180 Вт |
< 3155 Вт |
< 3225 Вт |
< 2235 Вт |
|
МАКС. РАСХОД ВОЗДУХА |
< 600 м³/час |
|||||
|
УРОВЕНЬ ШУМА |
< 70 дб(а) |
|||||
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
относительная влажность: 0 - 95%, без конденсации влаги, макс. высота над уровнем моря - 1000 м без ограничения допустимых условий эксплуатации |
|||||
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
230 × 1790 × 420 мм (Ш × В × Г) |
|||||
|
МАССА |
91 кг |
91 кг |
91 кг |
105 кг |
144 кг |
160 кг |
|
КЛАСС ЗАЩИТЫ |
Стандартный класс защиты - IP20 в соответствии с IEC 60529, по особому заказу - IP21, другие классы защиты - по требованию |
|||||
