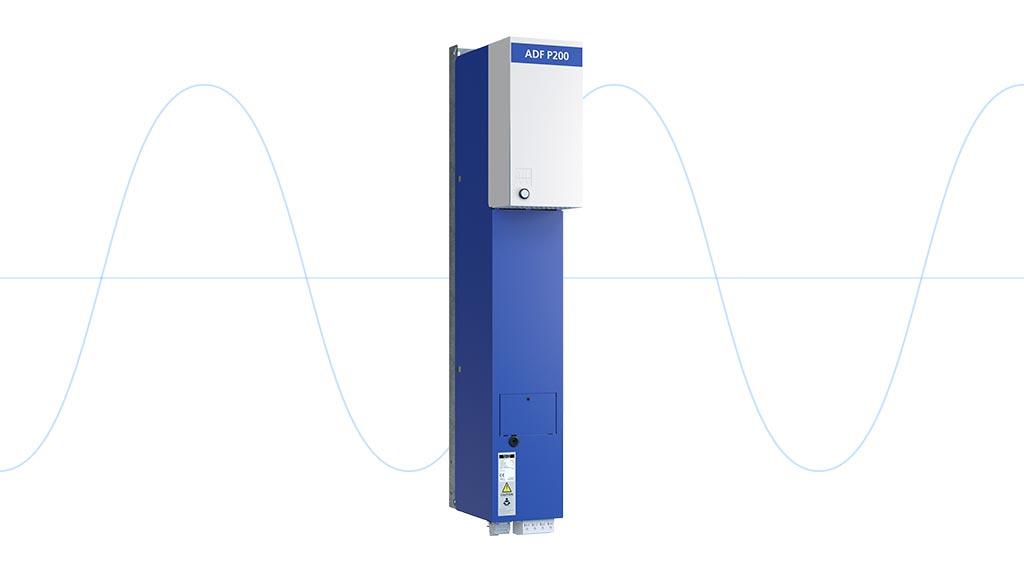

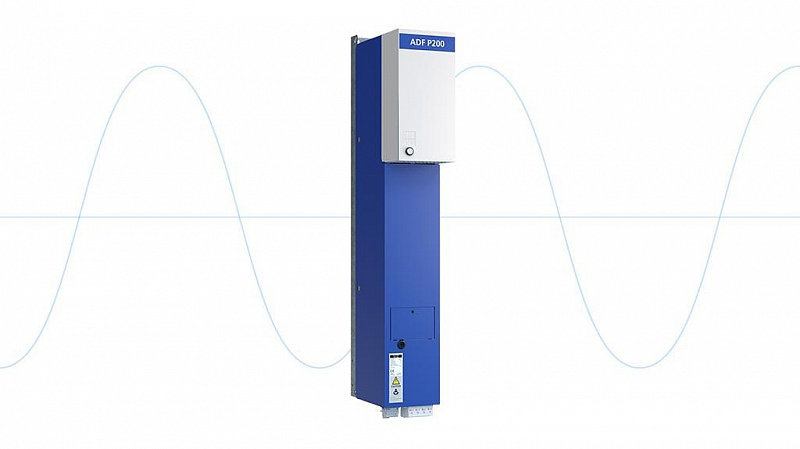

Активный фильтр ADF P200 — один из самых быстрых активных фильтров в мире. Он может устранить проблемы с гармониками вплоть до 100-й гармоники и хорошо работает даже в очень резонансных сетках. Он также отлично справляется с ослаблением интергармоник, резонансами и супрагармониками. ADF P200 доступен в настенном модуле с аналогичной рамкой, как PPM300.
С увеличением количества возобновляемых источников энергии, таких как фотоэлектрические установки и ветряные электростанции, количество супрагармоник, интергармоник и резонансов увеличивается. Это делает ADF P200 идеальным решением для современной сетки и для микросетей.
Благодаря форм-фактору ADF P200, он может быть интегрирован в ADF P300 с 1-2 модулями. Он также может использоваться в качестве автономного настенного активного фильтра, как ADF P100.
ADF P200 может быть настроен с помощью встроенного WUI (веб-интерфейс пользователя). На компьютере не требуется устанавливать программное обеспечение для ввода в эксплуатацию. Все, что нужно, это компьютер с портом Ethernet и кабелем Ethernet.
Особенности применения:- Динамическая компенсация VAR
- Устранение гармоник
- Устранение резонанса
- Полностью настраиваемая компенсация гармоник
- Несколько блоков ADF P200 могут быть объединены для большей мощности
- Нечувствителен к условиям сети
- Не перегружается
- Самое быстрое время отклика в отрасли
- Стандартная корпусная система в соответствии с IP20, EN50298, EN60529, EN50102
- Высокая емкость короткого замыкания
- Простая установка
- Модульная и масштабируемая конструкция
ADF P200 совместим со всеми трехфазными системами низкого напряжения. Он автоматически устраняет гармоники и реактивные смещения в широком диапазоне применений. ADF P200 также может быть адаптирован для необычных применений, требующих специальной оптимизации. Некоторые типичные приложения включают в себя:
- Офисы и коммерческие здания
- Малые и средние производственные компании
- Флюоресцентные лампы
- Медицинское оборудование
- Промышленные грузы
- Системы бесперебойного питания
- Вентиляторы
- Системы приводов
МОДЕЛЬ |
ADF P200-120/480 |
ПРЕДЕЛЬНО ДОПУСТИМЫЙ КОМПЕНСАЦИОННЫЙ ТОК ПРИ 50/60 ГЦ |
120 ARMS |
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
208 – 480 В |
КОЛИЧЕСТВО ФАЗ |
3 фазы, 3 провода |
КОМПЕНСИРОВАННЫЙ ТОК ГАРМОНИК |
Фильтрация выделенных гармоник, компенсация интергармоник до 5 кГц (гармоники 100-го порядка) |
РАССЕИВАЕМАЯ МОЩНОСТЬ |
< 1200 Вт |
МАКС. РАСХОД ВОЗДУХА |
< 600 м³/час |
УРОВЕНЬ ШУМА |
< 70 дб(а) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
относительная влажность: 0 - 95%, без конденсации влаги, макс. высота над уровнем моря - 1000 м без ограничения допустимых условий эксплуатации |
ГАБАРИТНЫЕ РАЗМЕРЫ |
230 × 1400 × 470 мм (Ш × В × Г) |
МАССА |
91 кг |
КЛАСС ЗАЩИТЫ |
Стандартный класс защиты - IP20 в соответствии с IEC 60529, по особому заказу - IP21, другие классы защиты - по требованию |
