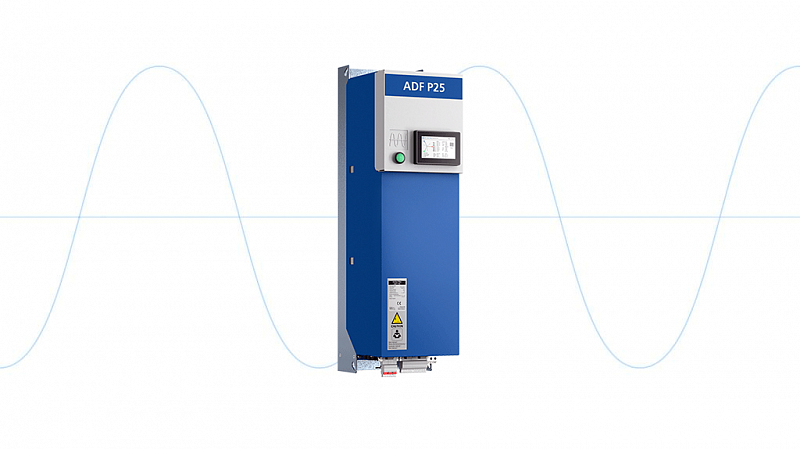

Активный фильтр ADF P25 эффективен и прост в использовании. Несмотря на компактность и экономичность, ADF P25 обладает такими же превосходными характеристиками, что и его более крупные модели семейства ADF P300 или ADF P100 .
ADF P25 имеет номинальный ток компенсации 30 A RMS (трехпроводный, 480 В). Компактная конструкция позволяет использовать ADF P25 в приложениях, где пространство ограничено.
ADF P25 может быть введен в эксплуатацию с помощью веб-интерфейса пользователя (WUI), который называется ADF Dashboard. Для выполнения ввода в эксплуатацию на ноутбуке не требуется устанавливать специальное программное обеспечение, все, что требуется, — это ноутбук с портом Ethernet, кабелем Ethernet и новейшим веб-браузером.
Опциональный HMI-3 предоставляет графический интерфейс для ввода в эксплуатацию, эксплуатации и управления системами. Стандартное оборудование — это индикаторная кнопка, которая может запускать и останавливать систему.
В дополнение к WUI вы можете взаимодействовать со стандартным оборудованием, используя Modbus TCP (требуется лицензионный ключ). Вы можете запускать / останавливать систему, считывать данные о качестве электроэнергии и изменять параметры управления и настройки через полевую шину. Гибкая функциональность позволяет интегрироваться в управляющий режим, такой как системы PLC или SCADA. Сверху система может изменять параметры управления или изменять наборы компенсации на лету. Это полезно в морских и генераторных установках.
Особенности применения- Динамическая компенсация VAR
- Устранение гармоник
- Балансировка нагрузки
- Полностью настраиваемая гармоническая компенсация
- Несколько ADF P25s может быть объединен для повышения мощности
- Нечувствительный к условиям сети
- Режим ожидания при низкой нагрузке
- Не перегружаемые
- Низкое время отклика
- ADF Dashboard WUI (веб — интерфейс пользователя)
- Стандартная система форматирования корпуса, в соответствии с IP20, EN50298, EN60529, EN50102
- Высокая емкость короткого замыкания
- Простая установка
- Модульная и масштабируемая конструкция
ADF P25 совместим со всеми трехфазными системами низкого напряжения. Он автоматически устраняет гармоники и реактивные смещения в широком диапазоне применений.
Кроме того, ADF P25 может быть адаптирован к необычным приложениям, требующим специальной оптимизации. Некоторые типичные приложения включают в себя:
- Системы приводов
- Насосные приложения
- Офисы и коммерческие здания
- Медицинское оборудование
- Промышленные грузы
- Системы бесперебойного питания
- Вентиляторы
|
МОДЕЛЬ |
ADF P25-30/480 |
|
ПРЕДЕЛЬНО ДОПУСТИМЫЙ КОМПЕНСАЦИОННЫЙ ТОК ПРИ 50/60 ГЦ |
30 ARMS |
|
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
208 – 480 В |
|
КОЛИЧЕСТВО ФАЗ |
3 фазы, 3 провода |
|
КОМПЕНСИРОВАННЫЙ ТОК ГАРМОНИК |
Компенсация отдельных гармоник до 49-го порядка |
|
РАССЕИВАЕМАЯ МОЩНОСТЬ |
< 1000 Вт |
|
МАКС. РАСХОД ВОЗДУХА |
< 400 м³/час |
|
УРОВЕНЬ ШУМА |
< 60 дб(а) |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
относительная влажность: 0 - 95%, без конденсации влаги, макс. высота над уровнем моря - 1000 м без ограничения допустимых условий эксплуатации |
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
230 × 800 × 311 мм (Ш × В × Г) |
|
МАССА |
38 кг |
|
КЛАСС ЗАЩИТЫ |
Стандартный класс защиты - IP20 в соответствии с IEC 60529, по особому заказу - IP21, другие классы защиты - по требованию |
