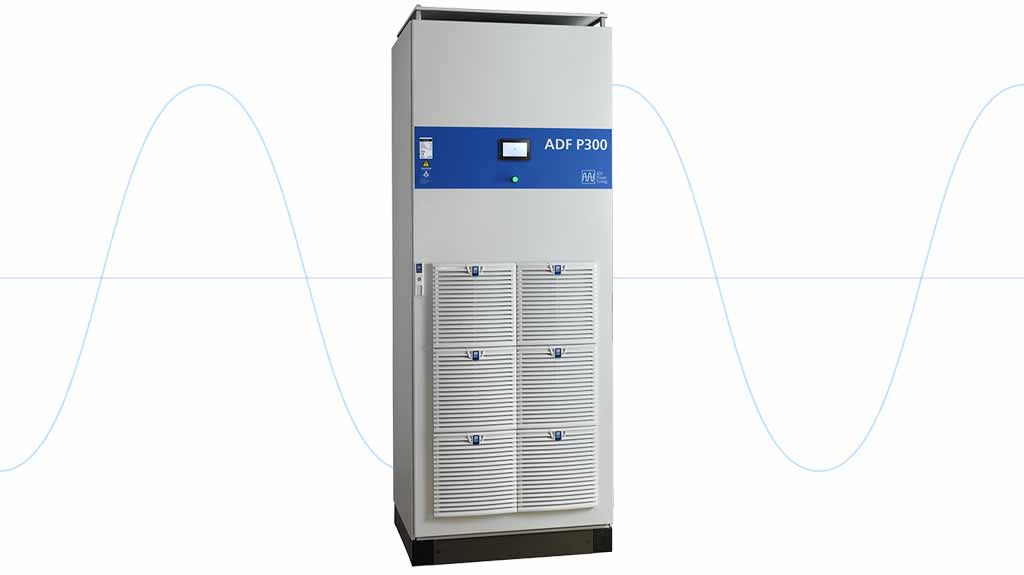

Активный фильтр ADF P300 — идеально подходит для малых и средних коммерческих и промышленных нагрузок. Это мощное решение и лучший выбор для большинства приложений, потому что это активный фильтр общего назначения.
Современное исполнение технологии активных фильтров заключено в компактный шкаф. Каждая система ADF P300 поставляется с мощностью оптимизации 90-450 А, а модульная конструкция позволяет легко и удобно добавлять обновления.
Блоки ADF P300 могут быть настроены с помощью встроенного WUI (веб-интерфейс пользователя). На компьютере не требуется устанавливать программное обеспечение для ввода в эксплуатацию. Все, что нужно, это компьютер с портом Ethernet и кабелем Ethernet.
В дополнение к WUI вы можете взаимодействовать со стандартным оборудованием, используя Modbus TCP (требуется лицензионный ключ). Вы можете запускать / останавливать систему, считывать данные о качестве электроэнергии и изменять параметры управления и настройки через полевую шину. Гибкая функциональность позволяет интегрироваться в управляющий режим, такой как системы PLC или SCADA. Сверху система может изменять параметры управления или изменять наборы компенсации на лету. Это полезно, например, в морских и генераторных установках.
Другие интерфейсы полевой шины (такие как Profibus, Profinet) доступны по запросу.
Особенности применения:- Динамическая компенсация VAR
- Устранение гармоник
- Компенсация мерцания
- Балансировка нагрузки
- Устранение резонанса
- Нейтральная компенсация в N-моделях
- Полностью настраиваемая компенсация гармоник
- Несколько ADF могут быть объединены для большей мощности
- Нечувствителен к условиям сети
- Режим ожидания при низкой нагрузке (в режиме ожидания)
- Не может быть перегружен
- Быстрое время отклика
- Панель управления ADF WUI (веб-интерфейс пользователя)
- Стандартная корпусная система в соответствии с IP20, EN50298, EN60529, EN50102
- Высокая емкость короткого замыкания
- Простая установка
- Модульная и масштабируемая конструкция
ADF P300 совместим со всеми трехфазными системами низкого напряжения. Он автоматически устраняет гармоники и реактивные смещения в широком диапазоне применений.
ADF P300 также может быть адаптирован к уникальным приложениям, требующим специальной оптимизации. Некоторые типичные приложения включают в себя:
- Офисы и коммерческие здания
- Малые и средние производственные компании
- Флюоресцентные лампы
- Медицинское оборудование
- Промышленные грузы
- Судовые системы электроснабжения
-
- Морские нефтяные буровые платформы
- Системы бесперебойного питания
- Вентиляторы
- Системы приводов
|
МОДЕЛЬ |
ADF P300- 110/480-UL ADF P300-120/480 ADF P300-150/480 |
ADF P300-220/480-UL ADF P300-240/480 ADF P300-300/480 |
ADF P300-330/480-UL ADF P300-360/480 ADF P300-450/480 |
|
ПРЕДЕЛЬНО ДОПУСТИМЫЙ КОМПЕНСАЦИОННЫЙ ТОК ПРИ 50/60 ГЦ |
110 ARMS 120 ARMS 150 ARMS |
220 ARMS 240 ARMS 300 ARMS |
330 ARMS 360 ARMS 450 ARMS |
|
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
208 – 480 В |
||
|
КОЛИЧЕСТВО ФАЗ |
3 фазы, 3 провода |
||
|
КОМПЕНСИРОВАННЫЙ ТОК ГАРМОНИК |
Компенсация отдельных гармоник до 49-го порядка |
||
|
РАССЕИВАЕМАЯ МОЩНОСТЬ |
< 2725 Вт (110 A) < 3100 Вт (120, 150 A) |
< 5325 Вт (220 A) < 6200 Вт (240, 300 A) |
< 7925 Вт (330 A) < 9300 Вт (360, 450 A) |
|
МАКС. РАСХОД ВОЗДУХА |
< 600 м³/час |
< 1200 м³/час |
< 1800 м³/час |
|
УРОВЕНЬ ШУМА |
< 70 дб(а) |
||
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
относительная влажность: 0 - 95%, без конденсации влаги, макс. высота над уровнем моря - 1000 м без ограничения допустимых условий эксплуатации |
||
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
800 × 2155 × 610 мм (Ш × В × Г) |
||
|
МАССА |
325 кг |
472 кг |
609 кг |
|
КЛАСС ЗАЩИТЫ |
Класс защиты - IP21 в соответствии с IEC 60529, по особому заказу - IP43, другие классы защиты - по требованию/ UL Type 1 |
||
|
МОДЕЛЬ |
ADF P300-90/600-UL ADF P300-90/690 |
ADF P300-180/600-UL ADF P300-180/690 |
ADF P300-270/600-UL ADF P300-270/690 |
|
ПРЕДЕЛЬНО ДОПУСТИМЫЙ КОМПЕНСАЦИОННЫЙ ТОК ПРИ 50/60 ГЦ |
90 ARMS |
180 ARMS |
270 ARMS |
|
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
(480 – 600 В) 480 – 690 В |
||
|
КОЛИЧЕСТВО ФАЗ |
3 фазы, 3 провода |
||
|
КОМПЕНСИРОВАННЫЙ ТОК ГАРМОНИК |
Компенсация отдельных гармоник до 49-го порядка |
||
|
РАССЕИВАЕМАЯ МОЩНОСТЬ |
< 2969 Вт |
< 5813 Вт |
< 8657 Вт |
|
МАКС. РАСХОД ВОЗДУХА |
< 1200 м³/час |
||
|
УРОВЕНЬ ШУМА |
< 70 дб(а) |
||
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
относительная влажность: 0 - 95%, без конденсации влаги, макс. высота над уровнем моря - 1000 м без ограничения допустимых условий эксплуатации |
||
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
800 × 2155 × 610 мм (Ш × В × Г) |
||
|
МАССА |
351 кг |
495 кг |
639 кг |
|
КЛАСС ЗАЩИТЫ |
Класс защиты - IP21 в соответствии с IEC 60529, по особому заказу - IP43, другие классы защиты - по требованию/ UL Type 1 |
||
