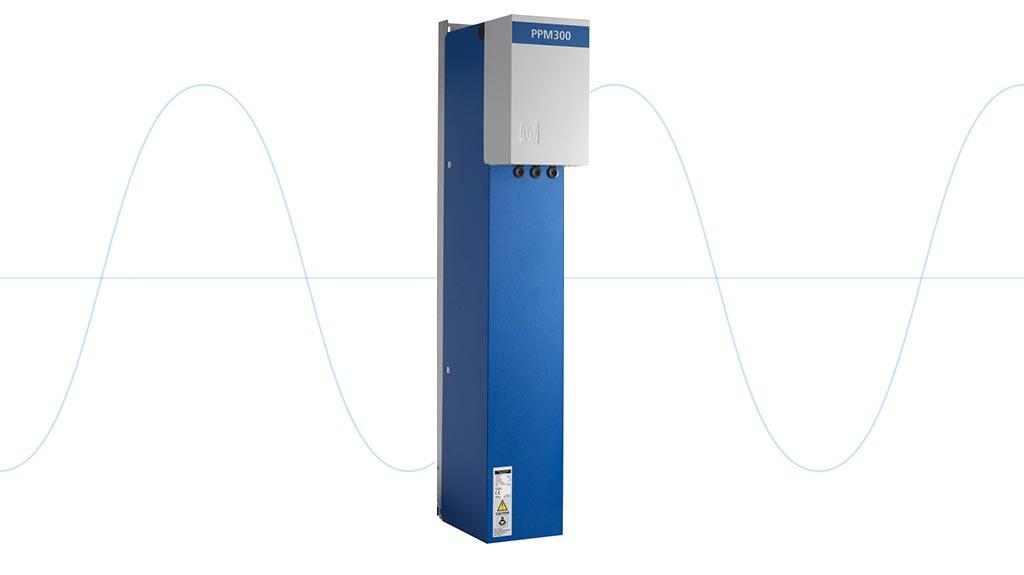

Инверторный модуль ADF PPM300 является одним из ключевых компонентов программы системной интеграции ADF. Разработанный для легкой интеграции в электрические шкафы и центры управления двигателями, этот компонент позволяет вам создать свой собственный фильтр активных гармоник или решение для низких гармоник.
ADF PPM300 допускает высокие уровни частотных помех и продолжает надежно компенсировать в приложениях, где пассивные фильтры могут выходить из строя.
«Строительные блоки» ADF могут использоваться для построения решений по компенсации гармоник, от маленьких до больших. От одной системы PPM с одним блоком управления до системы PPM из 90 блоков с 15 блоками управления.
Надежность ADF PPM300 является одной из причин, по которой ассортимент продукции ADF идеально подходит для очень требовательных применений, таких как сетки в островном режиме, слабые сети с генераторами и морские применения.
Каждый модуль ADF PPM300 спроектирован так, чтобы максимизировать производительность в любом приложении.
Каждый модуль включает в себя следующие функции:
- Возможность модульного строительства
- Возможность размещения различных размеров компенсационного оборудования
- Компактный дизайн, идеально подходит для небольших помещений
- Индивидуальный гармонический контроль
- Открытый цикл
- Замкнутый цикл
- Бессенсорное управление
- Фиксированная частота переключения
- Доступный с воздушным охлаждением или жидкостным охлаждением
- Доступный как UL / CUL признанные компоненты
В приведенной ниже таблице показано, какие проблемы с качеством питания могут поддерживать ADF PPM300.
| ТИП ПРИЛОЖЕНИЯ | PPM300 |
| Балансировки нагрузки |
|
| Гармоники |
|
| Интергармоники | |
| Смягчение резонанса | |
| Резонансный допуск, высокочастотная устойчивость |
|
| Реактивная сила |
|
| Среднее напряжение через повышение |
|
| Мерцание |
|
| Стабилизация напряжения |
|
| Жидкостное охлаждение |
|
|
модель |
PPM300v2-3-A-120/480 |
PPM300v2-3-A-90/690 |
|
Емкость компенсационного тока при 50/60 Гц |
120 A RMS |
RMS 90 А |
|
Системное напряжение |
480 В (208 - 480 В) |
690 В (480 - 690 В) |
|
Номинальная частота |
50/60 Гц ± 2% |
|
|
Количество фаз |
3 фазы 3 провода |
|
|
Тип соединения |
3 фазы без нейтрали (TN, TT, IT *) |
|
|
Гармонический ток с компенсацией |
индивидуальная компенсация до 49- го заказа |
|
|
Скорость гармонического снижения |
лучше 98% |
|
|
Текущая компенсация cos φ |
до 1,0 |
|
|
Расширяемость |
До 3 модулей могут управляться одним SCC2-P3. |
|
|
Частота переключения |
7,2 кГц |
|
|
Рассеяние мощности |
<2725 Вт |
<2969 Вт |
|
Максимальный расход воздуха |
600 м 3 / ч |
|
|
Уровень шума |
<70 дБ (А) |
|
|
Окружающая обстановка |
От 0 до 95% относительной влажности без конденсации, |
|
|
Рабочая Температура |
От 0 до 50 ° C, до 40 ° C без ухудшения характеристик |
|
|
Габаритные размеры |
230 х 1400 х 470 мм (Ш х В х Г) |
|
|
Вес |
133 кг |
138 кг |
|
Цвет корпуса |
RAL 7035 (светло-серый), RAL 5017 (светло-синий) |
|
|
Класс защиты |
IP20 в соответствии с IEC 529 |
|
|
Электромагнитная совместимость |
EN55011, класс B |
|
|
Сертификаты |
CE, UL508 / CSA22.2 (только версия UL) |
|
