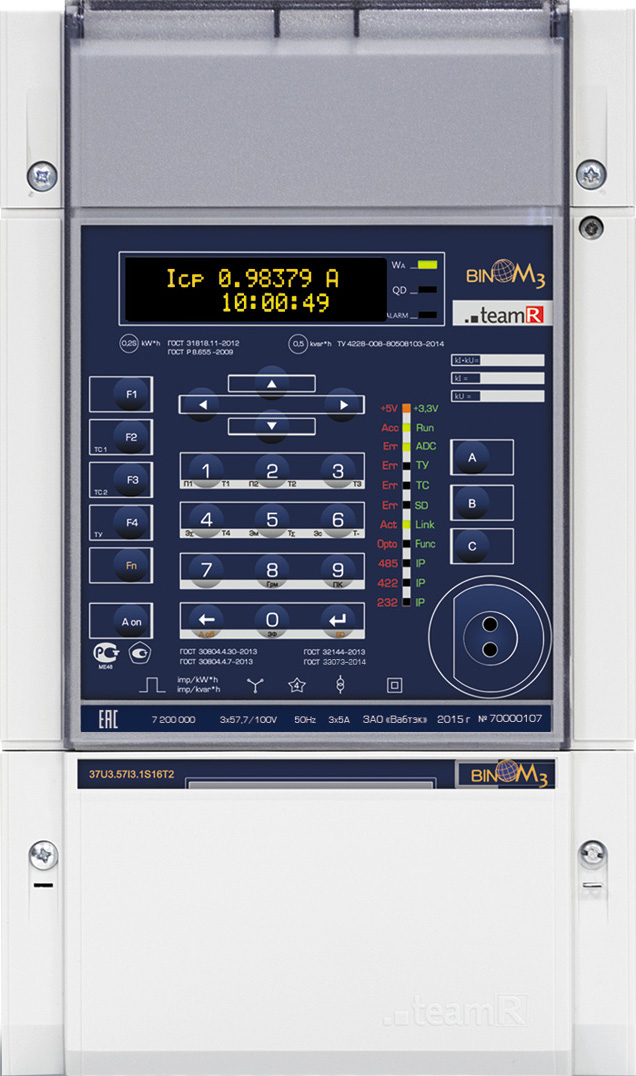

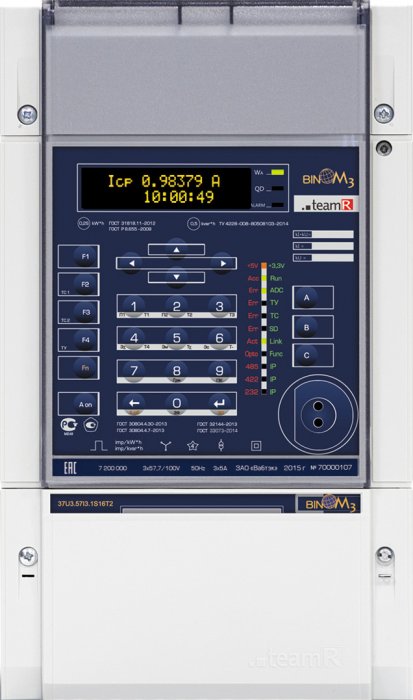

Счетчик для измерения электроэнергии BINOM337/338/339 является сертифицированным многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.
- Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени — 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.
- Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета, по четырем тарифным зонам и суммарно с учетом выходных и праздничных дней.
- Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013.
- Архивирование данных на встроенную SD-карту или FTP-накопитель.
- Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.
- Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистограмм, протоколов, журналов.
- Поддержка PPP-соединения (TCP/IP) над протоколом МЭК 60870-5-101 по магистрали интерфейса RS-485 для доступа ко всем данным устройства без нарушения передачи данных по каналу связи.
- Локальное и удаленное WEB-конфигурирование.
- Осциллографирование параметров нормального и аварийного режимов, переходных процессов и нарушений качества электроэнергии в режиме реального времени.
- Регистрация дискретных состояний (BINOM337/337s, BINOM338/338s).
- Управление оборудованием (BINOM337, BINOM338).
|
Информационная емкость |
более 2300 параметров |
|
Точность синхронизации |
< 1 мкс |
|
Коммуникационные интерфейсы |
Ethernet, 100 Мбит/с, |
|
Номинальное значение тока |
1А, 5А |
|
Номинальное значение напряжения |
57.7/100В, 220/380 В |
|
Дискретные входы |
период опроса - 100 мкс; |
|
Выходы телеуправления |
2, 3 или 4 канала двухпозиционного двухэтапного ТУ; |
|
Осциллографирование |
частота: 32 кГц (640 точек за период основной частоты 50Гц); |
|
Электропитание |
Основное питание: |
|
Защита от несанкционированного доступа |
Цифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов |
|
Рабочий диапазон температур |
от -40 до +45 °С |
|
Межповерочный интервал |
12 лет |
|
Средний срок службы |
30 лет |
|
Средняя наработка на отказ |
не менее 150 000 ч. |
